Bosch Display Umbaukit Intuvia

Das originale Bosch Intuvia Nachrüst-Kit zum Umbau des eBikes vom alten, runden HMI-Display des Classic Line Antriebes auf das Bosch Intuvia Active-/ Performance-Display. Alternativ kann das Nachrüst-Kit zum Umbau eines eBikes mit Bosch Purion Display auf das Bosch Intuvia System genutzt werden.

Das Bosch Intuvia Umbau-Kit kann als Ersatz für die Standard-HMI Display-Einheit an allen Bosch Elektrofahrräder seit 2011 verbaut werden.

Welche Bauteile enthält das Bosch eBike Umbaukit Intuvia?

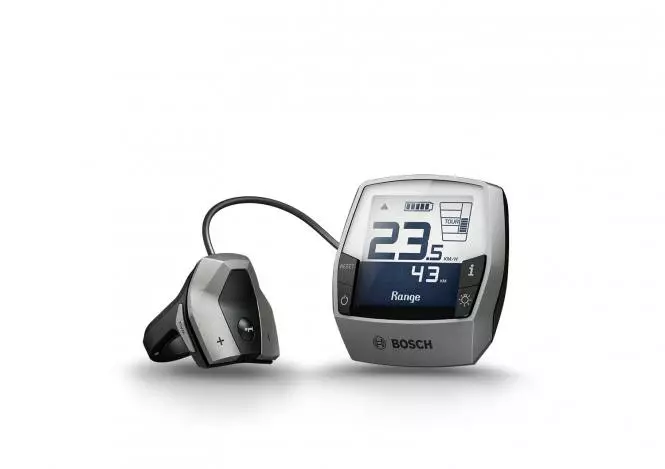

Das Bosch eBike Intuvia Active-/Performance Display-Kit besteht aus:

• 1x Platinum, 1500mm Kabel
• 1x Display Intuvia platinum oder schwarz
• 1x Displayhalter
• 1x Bedieneinheit platinum oder schwarz
• 3×4 Distanzgummis (31,8mm | 25,4mm | 22,2mm)

Der multifunktionelle Bordcomputer ermöglicht die Anzeige von Fahrmodus, Uhrzeit, Geschwindigkeit, Akkukapazität, verbleibende Fahrstrecke und Durchschnittsgeschwindigkeit. Das große, sehr gut ablesbare, beleuchtete Display hilft Ihnen sicher mit dem Bosch E-Bike ans Ziel zu kommen. Außerdem besteht die Möglichkeit am Intuvia Display ein Smartphone am Micro USB-A Ausgang zu laden.

Wofür wird das Bosch Intuvia Active- und Performance-Line Umbau-Kit verwendet?



• Wenn Sie ein Bosch Active- oder Performance-Line eBike mit dem im Modelljahr 2017 neu eingeführten Bosch Purion Display Ihr Eigen nennen und hin- und wieder einen erweiterten Funktionsumfang wünschen, können Sie dies mit dem Bosch Intuvia Umrüstkit relativ einfach selbst umsetzen.

Wie kann das komplette Bosch Display umgebaut werden?

• Zum Umbau von Bosch Purion auf Bosch Intuvia muss das Kommunikationskabel zwischen Motor und Display, welches durch den Rahmen geführt wird, komplett ersetzt werden.
• Sie benötigen diverse Werkzeuge wie Torx- und Innensechskant-Schlüssel, einen Kurbelabzieher und das Bosch Active / Performance Lockring-Tool.
• Zum Austausch des Display muss das Verbindungskabel zwischen dem Bosch Purion Display und dem Bosch Active / Performance / Performance CX Motor unbedingt komplett ausgetauscht werden. Eine Teil-Wiederverwendung des alten Purion-Kabels ist leider nicht möglich.
• Sobald das Displayhalter-Kabel korrekt durch den Rahmen gezogen und an die Bosch Antriebeinheit (Drive Unit) angeschlossen worden ist, kann die Bosch DriveUnit unter Einhaltung des korrekten Drehmomentes von 25-30Nm ohne Fett wieder montiert werden.

Tipp: Da der Motor bei dem Umbau für die Kabeldurchführung gelöst werden muss, empfehlen wir Ihnen neue Dehnhühlsen zu verwenden. Die alten montierten Dehnhühlsen sind nach dem lockern des Motors oft nicht mehr brauchbar.

Umbau von Bosch Classic (HMI) auf Bosch Classic Plus (Intuvia).

Was ist beim Umbau des Bosch Classic HMI Display (Einführung 2010/2011) auf das Bosch Intuvia Display (Einführung als Classic Plus 2011/2012) zu beachten?

Das Umbaukit in der Platinum (Active Line) Version kann genutzt werden, um ein Rad mit dem Bosch Classic Line Antrieb und dem runden HMI auf das Bosch Intuvia System umzurüsten. Zum Umbau des Bosch HMI Display auf das moderne Bosch Intuvia Display sollten folgende Dinge vorab beachtet werden:

• Für den Umbau ist die Demontage der Antriebseinheit vom Rahmen zwingend erforderlich.
• Den Kabelanschluss finden Sie auf der in Fahrtrichtung rechten Seite des Motors hinter dem Bosch Classic Steinschlagschutz.
• Sie benötigen Werkzeuge wie verschiedene Innensechskant-Schlüssel, einen Kurbelabzieher, das Bosch Classic Spidertool zur Kettenblattdemontage und neue originale Bosch Classic Dehnhülsen für den späteren Wiedereinbau.
• Da sich diese Dehnhülsen bei einer korrekten Montage etwas dehnen und dieser Effekt der Schraubensicherung dient, können diese Hülsen nur ein einziges Mal verwendet werden. Es besteht bei Wiederverwendung alter Hülsen akute Bruchgefahr.
• Zum Austausch des Display muss das Verbindungskabel zwischen dem Bosch Classic Line HMI Displayhalter und dem Bosch Classic Motor komplett ausgetauscht werden. Eine Teil-Wiederverwendung des alten HMI Displayhalters ist leider ausgeschlossen.
• Sobald das Displayhalter-Kabel korrekt durch den Rahmen gezogen und an die Bosch Antriebeinheit (Drive Unit) angeschlossen worden ist, kann die Bosch Classic Antriebeinheit mit neuen Dehnhülsen unter Einhaltung des korrekten Drehmomentes von 25-30Nm ohne Fett montiert werden.
• Eventuell benötigen Sie nach dem Umbau auf das Bosch Intuvia Display ein Update, welches ausschließlich vom lokalen Fachhandel durchgeführt werden kann. Dieses selten notwendige Update hängt mit alten Softwareständen der Motoren zusammen. Beispielsweise erste Modelle aus dem Produktionsjahr 2010 bzw. Modelljahr 2011, welche noch nie aktualisiert worden sind. Die Steuerung über das Bosch Intuvia wird in dem Fall nicht unterstützen.

Hinweis zum Bosch HMI Softwarestand:

Leider kann man über das Bosch HMI Display nicht auslesen, welche Software aktuell installiert ist, sodass wir Sie bitten möchten, für den seltenen Fall der Inkompatibilität einen Fachhändler um das erwähnte Update zu bitten. Anschließend können Sie den vollen Funktionsumfang des Bosch Intuvia Display verwenden.

Welches Bosch Intuvia Display kann ich verwenden (silber, platin, anthrazit)?

Spätestens nachdem das aktuellste Update Ihres bestehenden Bosch Classic Line Komplettsystems (Motor, Akku, Display) beim Fachhändler durchgeführt worden ist, sind die Bosch Intuvia Displays der Bosch Active-Line verwendbar. Das Bosch Nyon Display wird vom Bosch Classic-Line System nicht unterstützt. Nyon ist somit ausschließlich mit den Bosch Antriebssystemen ab 2014 kompatibel.
